Quais São os Melhores Softwares de Projeto Elétrico?

Publicidade



Hands of programmer writing code on laptop

Para ter um projeto elétrico profissional é preciso do uso eficiente da tecnologia. Com o uso de um software de projeto elétrico, é possível criar soluções, análises, ideias e planejar todo o projeto de forma visual.

De modo similar ao projeto real, aplica-se no diagrama elétrico diferentes componentes de instalação, símbolos, tamanhos, marcações que auxiliam a equipe de engenheiros, empreiteiros, técnicos, programadores, e outros profissionais a compreender de forma clara toda estrutura do projeto de forma visual.

Os Melhores Programa de Fabricação de Diagramas

Há diversas formas e técnicas para criar um desenho elétrico, para quem tem dificuldades na criação ou precisa de dicas e exemplos profissionais para aperfeiçoar o projeto, veja como usar o Software de desenho técnico – Crie rapidamente diagramas técnicos com muitos exemplos e modelos.

Com a lista de software de desenho elétrico, terá diversas opções para criar projetos e autonomia para tomar decisões por meio de criação de diagramas elétricos eficientes.

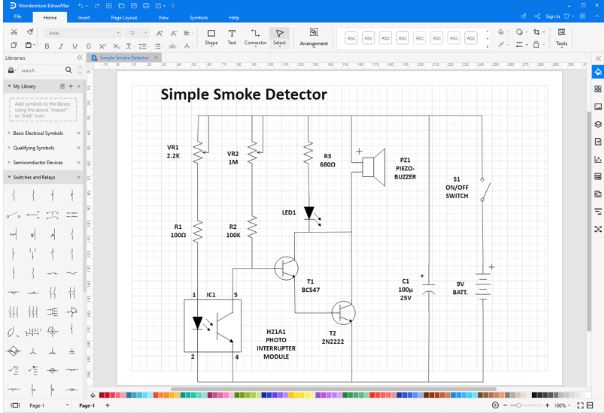

1. EdrawMax

 O EdrawMax foi desenvolvido para criar projeto elétrico profissional de maneira intuitiva para todos os profissionais que irão criar e analisar o diagrama, seja um eletricista, engenheiro, programador ou empreiteiro. Ele possui todos os componentes necessários para criação de diagramas simples para iniciantes e até mesmo para grandes projetos.

Além dos componentes, esse software de desenho elétrico tem diversos modelos diferentes para auxiliar no melhor cenário do projeto.  É possível criar desenho elétrico online e em diversos sistemas operacionais como Windows, Linux e Mac.

Enquanto faz a fabricação de diagramas, o software apresenta agilidade ao fazer as operações, interface simples de usar e funcionalidades didáticas. Possui também um suporte com diversos tutoriais e suporte com atendentes super atenciosos.

Vantagens:

  • Possui grande variedade de componentes mais importantes e usado nos projetos;
  • Funciona em todos os sistemas operacionais;
  • Possui versão gratuita com possibilidade de edição;
  • Funciona perfeitamente para projetos simples e complexos;
  • É possível salvar em nuvem usando o Google Drive ou Dropbox.

Desvantagens:

  • Para quem usa o módulo gratuito, aparece a marca d’água no diagrama..

Preço:

  • Ferramenta On-line: Grátis
  • Licença Perpétua: 139 USD
  • Licença Vitalícia: 179 USD
  • Subscrição Anual: 99 USD

Site do software de desenho elétrico: https://www.edrawsoft.com/pt/edraw-max/

2. QElectrotech

Para quem busca uma forma simples e direta de criar um desenho elétrico, o QElectrotec oferece recursos para diferentes tipos de diagramas, com opções abrangentes para fabricação de diagramas com circuitos eletrônicos simples até diagramas complexos de instalações residenciais.

Para quem precisa de um software de desenho elétrico com Arduino, essa ferramenta possui a simbologia e ferramentas para inserir no diagrama.

Vantagens:

  • É gratuito;
  • Simples de usar;
  • Diferentes ferramentas para criação de projetos elétricos residênciais;

Desvantagens:

  • Funções como usar o 1-2-3 para criar um diagrama de fiação completo não funcionará;
  • É limitado para áreas residenciais e placa eletrônica;
  • Diagramas com visual simples;

Preço:

  • Gratuito

Site do software de desenho elétrico: https://qelectrotech.org/

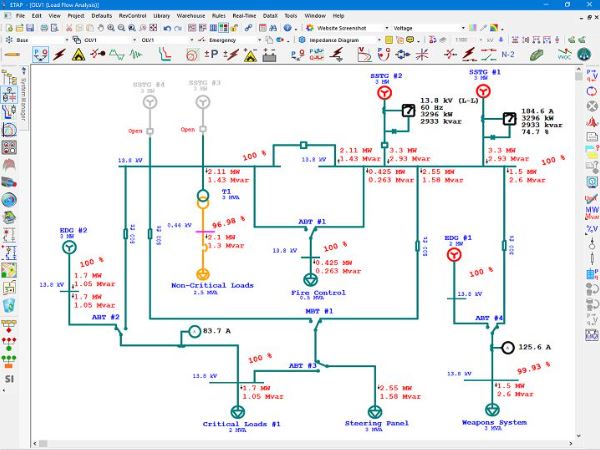

3.  ETAP

O programa ETAP também é uma ótima recomendação para criar um desenho elétrico. Pode ser usado para fabricação de diagramas elétricos de diferentes cenários.

São diversas ferramentas que auxiliam na automação, otimização visual e análise visual do projeto completo.

Vantagens:

  • Possui versão de teste gratuita;
  • É ideal para quem precisa criar projetos de nível avançado;
  • Possui uma vasta quantidade de símbolos em sua biblioteca;

Desvantagens:

  • Funciona somente para Windows;
  • Para usar as funcionalidades de forma contínua precisa pagar;
  • É preciso criar um login para saber o preço do programa;

Preço:

  • Precisar criar um login para receber um preço personalizado.

Site do software de desenho elétrico: https://etap.com/home

4. E3.Schematic

Continuando nossa lista, o E3.Schematic é muito bom para criar um desenho elétrico. Dos módulos disponibilizados pela E3.séries esse é o módulo básico. É usado para criar sistemas de controles elétricos, réguas de Born e PLCs.

Uma das vantagens na fabricação de diagramas desse programa é que você pode arrastar os componentes e soltar para a organização do seu diagrama. Pode-se escolher dois tipos de Trial, para quem quer um projeto elétrico profissional ou para quem precisa de projetos mais simples.

Vantagens:

  • Verificação de regra de design (DRCs) em tempo real;
  • Desenhos complexos podem ser desenhados facilmente.
  • Interface fácil com ambiente 3D.

Desvantagens:

  • Não possui versão gratuita;
  • Desenho de topologia
  • Para testar é preciso preencher uma trial e fazer um curso;

Preço:

  • Precisa entrar em contato com o time comercial para informarem

Site do software de desenho elétrico: https://www.e3seriescenters.com/pt/software-para-fazer-projetos-eletricos

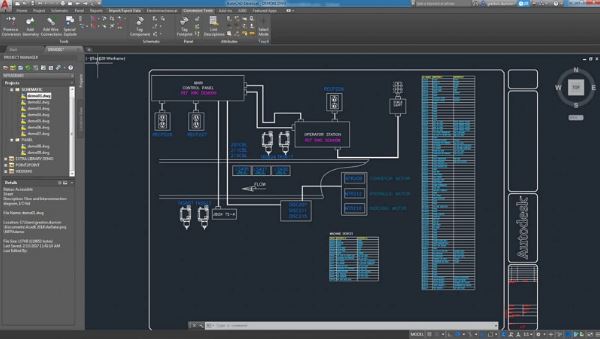

5. AutoCAD Electrical

 O AutoCad Electrical é um dos programas mais conhecidos para criação de diagramas em projetos elétricos. Engenheiros elétricos costumam usar essa ferramenta para criar desenhos com vários detalhes importantes.

A usabilidade e os recursos desse programa estão voltados para usuários que já dominam sistemas elétricos e possuem conhecimento intermediário ou avançado em diagrama, por isso é indicado para profissionais com experiência que procuram um programa de alto nível.

Vantagens:

  • Funciona para Windows e Mac;
  • É excelente para quem quer usar em projetos profissionais;

Desvantagens:

  • É complexo para iniciantes;
  • O custo é bem elevado;
  • Não possui modelos de diagramas;

Preço:

  • Mensal: 200 USD
  • Anual: 1.610 USD
  • 3 anos: 4.345 USD

Site do software de desenho elétrico: https://www.autodesk.com/products/autocad/included-toolsets/autocad-electrical

Conclusão

Para quem busca um software para criar um projeto elétrico profissional, tanto para empresas quanto para projetos individuais, o mais indicado é o EdrawMax , que possui interface amigável e intuitiva de usar, com preços acessíveis e vitalícios para quem quer economizar.

Com o modo gratuito online, é possível usar vários recursos disponíveis. Em casos de dúvidas ou qualquer suporte que precise, sempre há um especialista que pode ser acionado pela plataforma ou em tutoriais detalhados em toda plataforma online.
